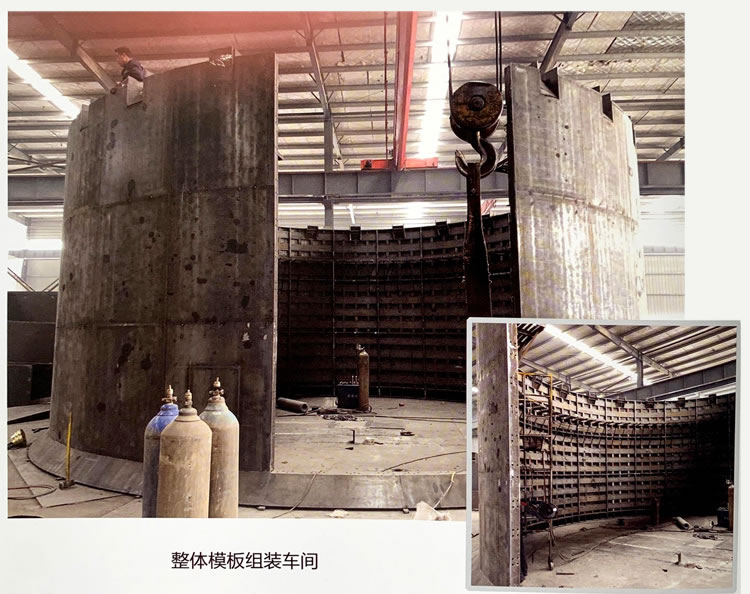

立井整體移動金屬模板主體結構為多塊圓弧形金屬板塊連接形成單縫式環形結結，并由數層圓環連成只有一個收縮口的剛性模板。模板支脫模動作通過氣動液壓泵驅動一組伸縮液壓缸，并通過手動液壓閥實現的。安裝在主體模板下端的 下刃腳，能防治混凝土跑漿，實現了下行砌壁方式。該模板具有剛性大整體強度高，多次拆裝后變形量小的特點，液壓收縮機構能夠靈活的進行脫模、立模。因而，在煤礦和金屬礦山井筒砌壁時被廣泛使用。
技術參數
|
直徑(米) |
4.0-11.0 |
|
高度(米) |
2.5-6.0 |
|
懸吊方式 |
穩車(鑿井絞車) |
|
液壓工作壓力(兆帕) |
16-24 |
